AutoChem II 및 HP
단일 기기로 가능한 자동화된 촉매 특성 분석 실험실
- 고급 촉매 특성 분석의 정확하고 재현 가능한 결과를 제공합니다.
- 빠른 분석 설정 및 동적 화학 흡착 기능을 통한 분석 시간 단축. 내장된 절차를 적용하거나 새로운 시퀀스를 개발하여 쉽게 무제한 분석 시퀀스를 생성할 수 있습니다.
- 작은 사이즈로 벤치 공간에 효율적이며, 퓸 후드 내에 쉽게 배치하여 위험한 시료 분석이 가능합니다.
Autochem II 시리즈는 촉매 표면 활성에 대한 기초 및 고급 촉매 특성 분석 분야에서의 Micromeritics의 수년간의 경험을 바탕으로 설계되었습니다. Micromeritics는 가장 까다로운 조건에서도 많은 고객의 분석 요구사항을 해결하기 위해 응용 과학 혁신을 결합하는 것으로 인정받고 있습니다.
Autochem II는 금속 분산, 금속 노출 표면적 및 응집체 크기, 표면 산/염기 자리 정량화에 대한 등온 조건에서 화학 흡착 기법을 적용하여 정확하고 빠른 결과를 제공합니다. TPR, TPO, TPD 및 TPSR과 같은 승온 기법을 적용할 때 환원/산화 특성에 대한 심층 조사를 수행하거나 프로브 기체-고체 활성화 에너지를 결정하거나 표면 활성 부위의 수와 종을 정량화할 수 있습니다.
대기압부터 1000psia(6.9MPa)까지의 압력에서 실험을 수행할 수 있도록 특별히 설계된 Autochem II HP로 복잡한 특성 분석을 쉽게 수행하여 실제 공장과 유사한 조건에서 촉매의 거동을 조사할 수 있습니다. 표준 검출기는 선택적 기체 모니터링을 위해 질량 분석계와 같은 외부 검출기와 통합 및 결합될 수 있는 고정밀 감도, 고선형성 및 내부식성 TCD입니다. 신호는 MicroActive 제어 소프트웨어로 쉽게 동기화할 수 있습니다. Autochem II 시리즈에는 분석 가능성을 확장하기 위한 다양한 옵션이 장착될 수 있습니다. 냉각 옵션에는 Kwikcool 또는 Kwikcool Vortex 장치와 온도 범위를 -100°C ~ 1100°C로 확장하는 CryoCooler II 극저온 옵션이 있습니다. 시중에서 구할 수 있는 가장 정밀한 증기 발생기 중 하나를 포함하는 추가 옵션이 있습니다.
특징 및 장점:
- 시료 전처리 및 분석을 위한 별도의 회로
- 고온 처리 중 부식성 기체 방출 시 튜브 및 검출기 오염 위험 방지
- Autochem II 2920에 있는 TCD의 참조 및 분석 채널을 위한 독립적인 질량 유량 컨트롤러
- 이 독특한 접근 방식을 통해 TPR, TPO 및 TPD 실험을 위한 TCD 신호의 정밀한 완전 자동 양적 교정이 가능하며, 한 번의 실행으로 불활성 운반 기체 내 반응성 기체 백분율의 범위 전체를 분석할 수 있습니다.빠르고정확하며, 쉬운 실험을 확보합니다.
- TCD 및 필라멘트의 온도 선택 가능
- TCD는 연소를 방지할 수 있도록 일정하고 선택 가능한 온도에서 작동하기 때문에 필라멘트의 수명이 깁니다.또한 필라멘트와 모노리식 블록 간의 온도차를 증가시켜 낮은 금속 비율의 촉매를 시험할 때 TCD 감도를 향상시킬 수 있습니다.
- 매니폴드 및 밸브를 위한 150°C까지 최대 4개의 온도 조절 영역
- 결과의 정확도에 영향을 줄 수 있는 분석 회로의 스팟 응축 가능성을 방지하는 높은 다기능성 및 안전성
- 최대 9개의 온도 신호 모니터링
- 작동 중 온도를 모니터링하는 장치의 최적 제어
- 고정밀증기 발생기
- 액체는 실온과 150°C 사이에서 선택 가능한 온도로 유지할 수 있습니다. 운반 기체에서 생성된 증기 분압은 독점 설계된 환류 응축기의 정밀한 온도 제어 덕분에 매우 일정합니다.
- 작은배관용적
- 높은 분해능, 빠른 검출기 응답을 보장하며 기체 부피 계산 시 오류를 줄입니다.
사양
전기적 사양
| 전압 | 85 ~ 265VAC |
| 주파수 | 50 또는 60Hz |
| 전력 | 1100VA, 작동, 최대 |
온도 시스템
| 범위 | -100°C ~ 1100°C(Cryo-Cooler 옵션 포함) 주위 온도 ~ 1100°C(Cryo-Cooler 옵션 없음) |
| 선택 | 디지털 방식으로 설정, 1°C씩 증가 |
| 온도 변화율 | 120 ~ 500°C 범위에서 분당 최대 50°C 500 ~ 750°C 범위에서 분당 최대 30°C 750 ~ 1100°C 범위에서 분당 최대 10°C |
유량 제어 사양
모든 유량 컨트롤러는 100mL/min를 표준 구성으로 사용합니다.
기체 유속
| 증기 발생기, CryoCooler | |
| 기체 | |
| 루프(분석) | H₂, CO, O₂, N2O, NH₃, 피리딘 증기, 수증기 등 |
| 운반 기체 | He, Ar 및 기타 기체 |
| 전처리 | H₂, O₂, He, Ar 등 |
기체 공급
| 유입 포트 | (12), 전처리 기체, 운반 기체 및 루프(분석) 기체에 대해 각각 4개 |
| 온도 제어 | 최대 150°C까지 가열되는 내부 기체 라인 및 밸브 |
시료관
| 유형 | 용융 석영 관류 시료관은 1100°C까지 사용 가능하며 최대 직경 9mm의 분말 및 펠릿을 수용할 수 있습니다. |
물리적 사양
| 높이 | 62cm(24.5in) |
| 너비 | 66cm(26in) |
| 깊이 | 58cm(22.75in) |
| 무게 | 60kg(130lbs) |
작동환경
| 온도 | 15°C ~ 35°C(작동), 0°C ~ 50°C(비작동) |
| 습도 | 상대 습도 20 ~ 80%(비응축) |
혁신적인 설계: AutoChem II 2920 하드웨어의 장점
AutoChem II는 스테인리스강 구조, 완전 자동화된 유량 및 압력 제어, 실시간 제어가 가능한 내장형 마이크로프로세서, 반응기 제어를 위한 직관적인 그래픽 사용자 인터페이스를 갖추고 있습니다. 온도 제어가 가능한 스테인리스강 유로는 비활성 및 안정적 작동 환경을 제공하며 유로에서의 응축 가능성이 낮습니다.
- 12개의 기체 유입구(전처리, 수송 및 분석용으로 각각 4개)가 있어 TPR/TPO 사이클 실험과 같은 순차적 실험을 수행할 수 있습니다.
- 4개의 고정밀, 독립 교정 가능 질량 유량 컨트롤러가 장착되어 있어 매우 정확하고 프로그래밍 가능한 기체 제어가 가능합니다. 기체의 유량을 정확하게 제어할 수 있으므로 안정적인 기준값과 정확한 기체 부피 측정을 보장합니다.
- 분석 기체는 정밀 자동화 루프에 의해 운반 기체 흐름에 유입될 수 있습니다. 교정된 주사기를 사용하여 분석 기체를 주입할 수 있는 편리한 위치의 교정된 격막도 제공됩니다.
- 열전도율 검출기(TCD)는 시료 반응기로 유입 및 유출되는 기체 농도의 미세한 차이를 검출할 수 있습니다. 내부식성 필라멘트는 다른 시스템에서 필라멘트를 파괴할 수 있는 열폭주를 방지하기 위해 일정한 온도에서 작동됩니다.
- 클램쉘 퍼니스는 석영 시료 반응기를 최대 1100°C까지 가열할 수 있습니다. AutoChem II 2920은 원하는 만큼의 온도 변화율과 시퀀스를 설정할 수 있어 맞춤형 실험을 용이하게 합니다. 포함된 KwikCool 기능은 퍼니스 온도를 주변 온도까지 빠르게 냉각시켜 분석 시간을 줄이고 처리량을 증가시킵니다. CryoCooler 옵션을 사용하면 -100°C ~ 1100°C 범위에서 분석 온도를 조정할 수 있습니다.
- 4개의 내부 온도 제어 영역을 최대 150°C까지 서로 독립적으로 가열할 수 있습니다. 이렇게 하면 유로에서의 응축을 방지할 수 있으며, 증기로 시험을 수행할 수 있습니다.
- 내부 배관의 부피가 매우 작기 때문에 피크 확산이 최소화되고 피크 분해능이 크게 향상됩니다. 또한 시료 반응과 해당 검출기 응답 사이의 시차를 줄여줍니다.
소프트웨어 기능 및 데이터 축소/보고
사용하기 쉬운 AutoChem II 소프트웨어는 분석 계획, 실행 및 제어를 지원하는 마법사와 응용 프로그램이 포함된 Windows® 인터페이스를 활용합니다. 원시 데이터를 수집, 정리, 보관 및 축소하고 이후의 응용 프로그램에서 쉽게 액세스하기 위해 표준화된 시료 정보 및 분석 조건을 저장할 수 있습니다.
- 사전 프로그래밍된 여러 실험으로부터 분석 프로토콜 시퀀싱을 설정하거나 맞춤형 시퀀스를 생성합니다. 사용자는 전처리 및 분석 작업을 쉽게 선택할 수 있으며 온도 변화율, 기체 유속 및 데이터 측정 간격과 같은 기준을 지정할 수 있습니다.
- 기기 계통도 화면에는 분석 및 전처리 기체와 증기의 가용성, 기체 흐름 방향 및 TCD 판독값을 포함한 기기의 현재 동작 상태가 표시됩니다.
- 다양한 시료를 쉽게 비교하거나 다양한 데이터 축소 기술을 비교하기 위해 많은 플롯을 중첩할 수 있습니다. 소프트웨어 기능 및 데이터 축소/보고

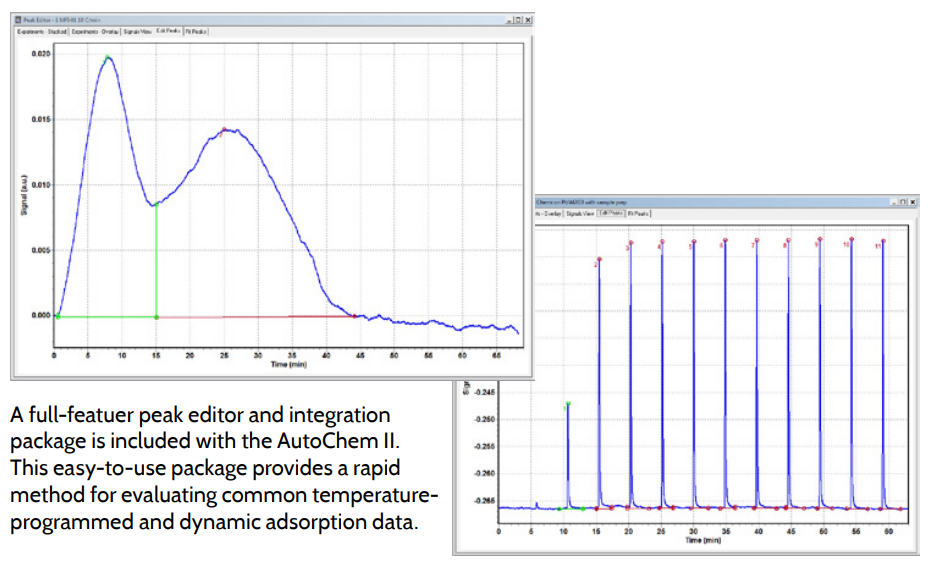

강력한 피크 편집기

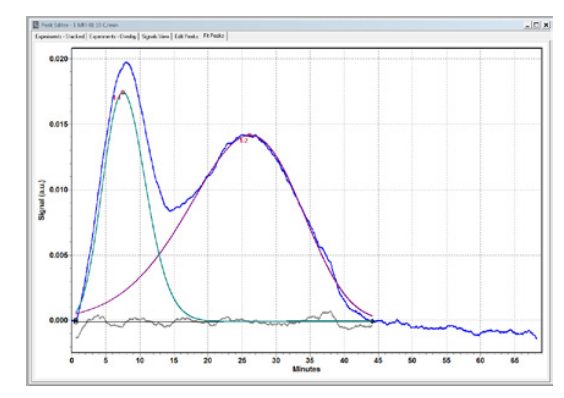

완전히 통합된 대화형 피크 편집기 패키지를 통해 사용자는 빠르고 쉽게 결과를 평가하고 피크를 편집하며 특정 요구사항을 반영하는 보고서를 작성할 수 있습니다. 마우스 클릭만으로 피크 경계를 조정할 수 있습니다. 피크 편집기를 사용하여 겹치는 피크를 디콘볼루션할 수도 있습니다.

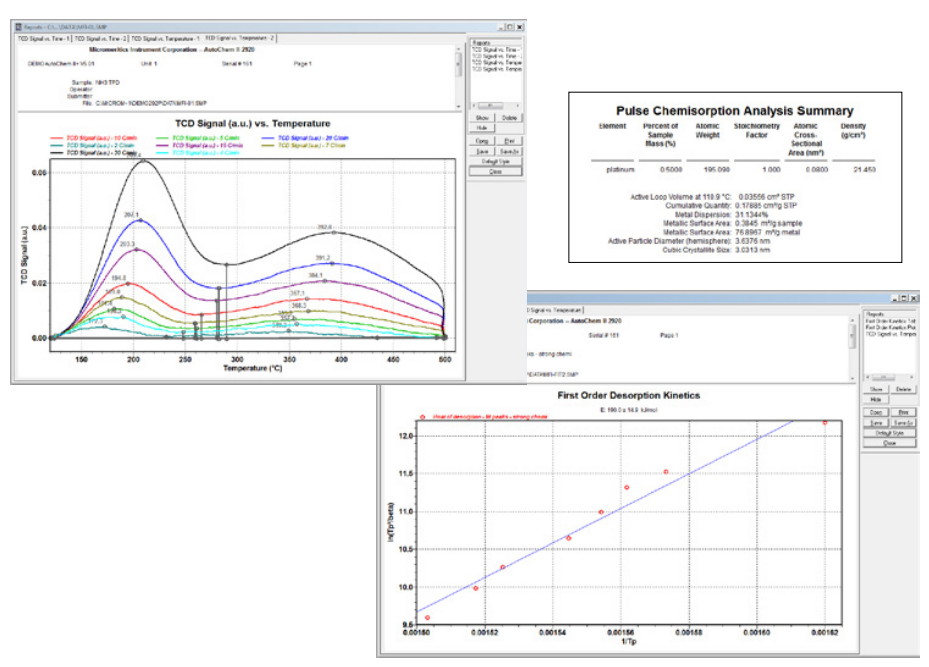

AutoChem II의 추가 기능
- 10개의 사용자 구성 가능 그래픽 보고서
- BET, Langmuir 및 총 기공 부피
- 펄스 화학 흡착, % 분산, 금속 표면적 및 결정 크기
- 1차 반응 속도론, 탈착 열 및 활성화 에너지
- 질량 분석계 데이터 파일 통합
